汽车刹车系统原理动画

频道:生活百科 日期: 浏览:800

汽车刹车系统原理与工作原理详解

汽车的刹车系统是保证行车安全的关键部件之一,它通过将车轮制动以减速或停止车辆,防止事故的发生。现代汽车刹车系统通常包括几个主要组成部分,包括制动踏板、主缸、真空助力器、制动盘(或制动鼓)、制动片(或制动鞋)、制动液和相关的管路连接等。以下是汽车刹车系统的详细工作原理解析:

1. 刹车踏板

刹车踏板是由驾驶员脚踩来控制刹车的部件。当踩下刹车踏板时,通过杠杆原理,将力量传递给主缸。

2. 主缸

主缸是刹车系统的起始点,它是一个装有活塞的容器。当驾驶员踩下刹车踏板时,主缸内的活塞会向前推动,增加主缸内的压力。

3. 制动助力器

制动助力器(通常为真空助力器)帮助驾驶员施加足够的力量来操作主缸。它利用引擎的真空压力来增加踏板力量,使得刹车更为轻松。

4. 刹车管路与制动液

主缸通过刹车管路将压力传递到车轮附近的制动器件。刹车管路是一组连接主缸和制动器件的管道系统,而制动液则是传递压力的介质。制动液通常是一种特殊的液体,它能在高温下保持稳定性,防止汽车制动时的腐蚀。

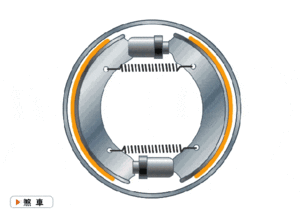

5. 制动盘(或制动鼓)

制动盘和制动鼓是汽车制动的核心部件。现代汽车通常使用制动盘,而一些老式汽车则使用制动鼓。它们与车轮直接连接,通过制动片(或制动鞋)来实现制动。

6. 制动片(或制动鞋)

制动片是制动盘制动系统的一部分,而制动鞋是制动鼓制动系统的一部分。它们由摩擦材料制成,能够在受到压力时与制动盘或制动鼓接触,从而减慢或停止车轮的旋转。

7. 刹车执行机构

刹车执行机构指的是通过活塞、气缸或电动机等控制制动片或制动鞋与制动盘或制动鼓接触的部件。它们根据驾驶员的操作和车辆的需要来实现制动。

8. 制动控制系统

现代车辆通常配备了电子控制的制动系统(ABS),它能够实现在制动时防止车轮抱死,并保持车辆的稳定性。ABS系统通常与车轮传感器、液压控制单元和电子控制单元(ECU)等组件配合工作。

工作原理概述

汽车刹车系统的工作过程可以概括为以下几个步骤:

1.

驾驶员操作

:驾驶员踩下刹车踏板。

2.

主缸增压

:刹车踏板的运动力量通过主缸转换为液压能量。主缸内的活塞会推动制动液通过刹车管路传输至制动器件。

3.

刹车管路传递

:制动液沿着刹车管路传输到每个车轮附近的制动器件(制动盘或制动鼓)。

4.

制动器件操作

:制动器件根据制动片或制动鞋与制动盘或制动鼓接触,产生摩擦力,使车轮减速或停止旋转。

5.

ABS控制(可选)

:如果车辆配备ABS系统,当车轮即将抱死时,ABS系统会自动控制制
